Mittwoch, 29. Februar 2012

Hotfix – Autodesk Revit 2012




Es ist ein neuer Hotfix für Revit verfügbar, der die Stabilität beim Arbeiten mit großen Dateien verbessert.

Hier der Link:

Hotfix – Autodesk Revit 2012 – Improves stability when working with large datasets (64-bit only)

Wichtig:

Es muß Update 2 installiert sein und der Hotfix ist nur für 64-Bit Systeme mit Revit 2012.

Montag, 27. Februar 2012

Texturen von HI-Macs / Einbinden in Revit 2012


Thomas hat es in seinem Blog schon gepostet, hier für alle, die es noch nicht gesehen haben, der Link zur Seite von HI-MACS:

http://www.himacs.eu/produkte/farben_2

Ihr bekommt dort kostenlos eine bunte Palette an neuen Texturen, die Ihr in Revit verwenden könnt.


Zum Verwenden, einfach über “Verwalten – Materialien” gehen und dort eine neue, eigene Bibliothek erstellen.

SNAGHTML56dd248

Ist ein Material angelegt, dieses in die neue Bibliothek abspeichern

SNAGHTML5745156


Wichtig:

- Verwendet keine Sonderzeichen!!!

- Bilddateien der Materialien müssen, wenn das Projekt weitergegeben wird, manuell dazu gepackt werden. Ansonsten werden die Objekte nur dunkelgrau angezeigt.

Sonntag, 26. Februar 2012

Ergänzungen zum Thema “Anschlussstücke – Revit MEP Technologie nutzen”


Im August des vergangenen Jahres hatte ich Euch gezeigt, wie man bei Familien mit dem Werkzeug “Anschlussstück” recht schnell und einfach z.B. Rohre miteinander koppelt.

Der geneigte Inventor- / Factory Design Suite User wird an dieser Stelle vielleicht die sogenannten Konnektoren kennen. Bauteile werden über diese Konnektoren miteinander verbunden und beeinflussen sich gegenseitig (ändert man z.B. die Breite des einen Rollentischs, so ändert sich die des zweiten automatisch mit).

So weit möchte ich es aber hier gar nicht treiben. Der Punkt ist, dass bei der damals gezeigten Lösung, im Projekt die Funktion “Auf Fläche platzieren” aktiv sein muss.

Das funktioniert einwandfrei, setzt jedoch einen geschlossenen Rohrquerschnitt voraus. Was muss ich also tun, wenn ich einen offenen Querschnitt darstellen / verbauen möchte (s. Bild 1)?

Rohre_Ergänzung Platzierung_4

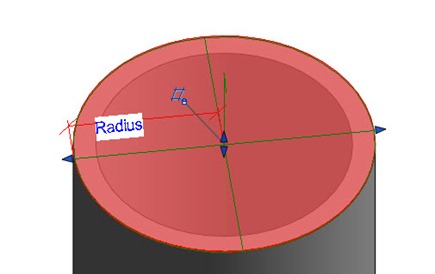

Eine Fläche ist zwingend notwendig. Nichts leichter also, als eine reine Platzierungsfläche definieren und mit einem Sichtbarkeitsparameter versehen (Bild 2).

Rohre_Ergänzung Platzierung_1

Entscheidend ist nach meinen bisherigen Erfahrungen jedoch,  dass die Platzierungsfläche als Arbeitsebene die Ebene 0 (Referenzebene) hat und nicht über die oberste Ebene (hier das Rohrende) hinausgeht.

Rohre_Ergänzung Platzierung_7

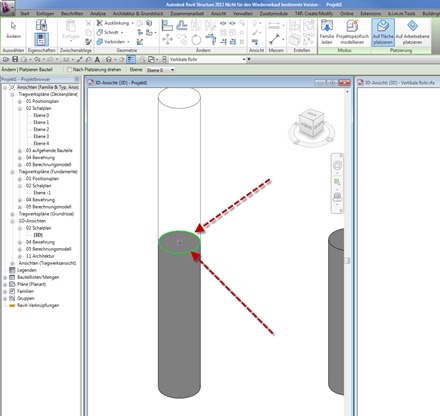

Halte ich diese Einstellungen ein, kann ich im Projekt die Konnektorenfunktion nutzen und nach Platzieren der Rohre die nicht mehr notwendigen Flächen einfach ausschalten.



Rohre_Ergänzung Platzierung_6

Voreinstellungen für temporäre Bemaßungen



Inhalt jeder Schulung, die ich und meine Kollegen geben, ist u.a. auch die temporäre Bemaßung.

In den Optionen in Revit findet sich die Möglichkeit, die Größe seit Version 2010 einzustellen. Logisch + Bekannt + Komfortabel.

Was mich bisher nie gestört hat, war wo Revit sich die Bezüge für die temporäre Bemaßung setzt. An Kanten oder Achsen, die eben in der Nähe sind, so dachte ich bisher.

Wer hätte gedacht, dass es aber doch eine Möglichkeit gibt, diesen Bezug zu beeinflussen / zu definieren?

Hier geht der Blick auf den Reiter “Verwalten” und dort in die “Weiteren Einstellungen”. Unter “Eigenschaften der temporären Bemaßungen”, finden sich Einstellmöglichkeiten für die Wände sowie für Fenster und Türen.

Eigenschaften Temp-Bemaßungen



Eigenschaften Temp-Bemaßungen_2

Montag, 20. Februar 2012

BIM Workshop – Videos und mehr


Luke Johnson hat auf seinem Blog “What Revit Wants” heute einen sehr interessanten Link gepostet, der zur Autodesk BIM Curriculum Seite führt.
Schaut´s Euch mal an…

Freitag, 17. Februar 2012

Design Review Mobile für Android

Ab jetzt heisst es auch " view, mark up, and annotate design files directly on your mobile device."

Und zwar endlich auch auf Android Geraeten (Für iOS gibt es den Viewer ja schon laenger). Die V1 beherrscht schon 2D- und 3D-dwfs.

https://market.android.com/details?id=com.autodesk.ADRViewer

Freitag, 10. Februar 2012

Berechnete Werte in Beschriftungen anzeigen


Es gibt Hilfe für alle, die sich schon immer darüber geärgert haben, dass man Werte nicht in Beschriftungen anzeigen lassen kann, die von Revit in einer Formel errechnet worden sind.

RevitOpEd hat dazu heute ein sehr interessantes Tool in einem Video vorgestellt, das Ihr hier finden könnt:

http://www.youtube.com/watch?v=P-3o9FKTPW8&feature=uploademail

Nach meinem Kurzurlaub werde ich mir das Teil mal genauer anschauen – Bericht folgt….

Dienstag, 7. Februar 2012

RUG DACH Forum


Für alle, die es noch nicht gesehen haben, es gibt seit Dezember eine eigene Homepage für die RUG DACH und zwar hier:

http://forum.rug-dach.de/index.php

Ihr findet hier die Revit Wishlist, News, Tipps und Tricks sowie einen Stellenmarkt.

Schaut mal rein und macht mit! Smiley

Wunschzeit


Schon vor einiger Zeit hat mich Johann Danner von der STRABAG angeschrieben und auf seine Website “Revit Video Tutorials” aufmerksam gemacht.

Ihr könnt Euch dort Videos zu Themen wünschen, die Euch beschäftigen. Die Anmeldung ist kostenlos, Mithilfe beim Erstellen von Tutorials ist seitens Herrn Danner aber auch erwünscht. Wer also möchte, melde sich einfach bei Ihm.

Hier der Link zu seiner Seite:

http://revit.strabag-sport.at/revit/index.php/forum/4-forum-revit-2012
